風管安裝檢查記錄

1.主要相關規范：《通風與空調工程施工質量驗收規范》GB 50234

2.用于“送、排風系統”，“防、排煙系統”，“除塵系統”，“空調系統”，“凈化空調系統”等子分部（系統）工程的風管制作質量檢查。

3.風管安裝應按不同的子分部（系統），不同的安裝部位、區段分別作檢查記錄；應與檢驗批相對應。其安裝檢查記錄的數量對于不同的系統，不同制作材料有所不同，一般按同類風管或部件總量的5％～20％進行抽查

風管漏光、漏風量測試記錄

1.主要相關規范：《通風與空調工程施工質量驗收規范》GB 50234

2.用于“送、排風系統”，“防、排煙系統”，“除塵系統”，“空調系統”，“凈化空調系統”等子分部（系統）工程的風管制作質量檢查。

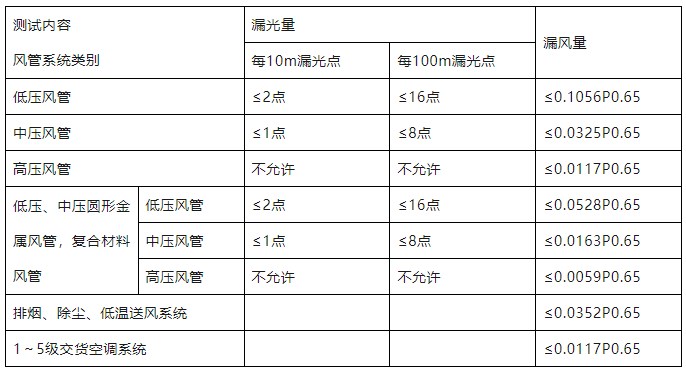

3.各種類型的風管系統漏光、漏風量應符合

風管漏光、漏風量測試記錄填寫要求：

（1）風管材質分為金屬（如鋼板、鍍鋅鋼板、不銹鋼板及鋁板等）和非金屬（如：硬聚氯乙烯、有機玻璃、無機玻璃、雙面鋁箔絕熱板、鋁箔玻璃纖維板等），應準確記錄。

（2）工作壓力：填寫測試風管段的最大工作壓力。

（3）風管表面積：是指被測風管段的表面積之各（同系統中非被測管段部分的表面積不計算在內）。

（4）風管安裝的嚴密性（漏光、漏風）測試規定要求（含抽檢數量）及測試方法，詳見GB 50243—

制冷系統氣密性、真空、充制冷劑及吹污試驗記錄

1.主要相關規范：《通風與空調工程施工質量驗收規范》GB 50234《制冷設備、空氣分離設備安裝工程施工及驗收規范》GB 50274。

2.用于壓縮式制冷系統氣密性、真空、吹污和充制冷劑的檢查試驗。

3.對于現場組裝式的制冷機組和現場充注制冷劑的機組，必須進行吹污、氣密性試驗、真空試驗、充注制冷劑漏試驗，試驗技術要求和結果必須符合設備技術文件和有關標準、規范的規定。

4.制冷管路系統的吹污介質應采用壓力為0.6MPa的干燥壓縮空氣或氮?dú)?，在吹污出口以白色布檢查，5min內無污物為合格。

風機盤管檢查試驗記錄

1.主要相關規范：《通風與空調工程施工質量驗收規范》GB 50234

2.用于帶換熱盤管的風機（風柜）安裝前進行單體檢查試驗。

3.見機盤管檢查試驗和記錄內容及要求：

（1）準確記錄作為冷（或熱）媒的冷凍水（或熱水）系統設計和規范要求的工作壓力，水壓試驗規定壓力和時間。

（2）準確記錄每一試驗風機盤管的型號、出廠編號。

（3）水壓檢漏試驗要求：試驗壓力為系統工作壓力的1.5倍，試驗觀察時間為2min，不滲不漏為合格。

（4）檢測并記錄風機電動機繞組對金屬外殼（即對地）的絕緣電阻。

（5）對風機電動機進行高、中、低三速分別試運轉，并記錄其工作電壓和三個速度運行的電流。

凝結水盤及管道充水試驗記錄

1.主要相關規范：《通風與空調工程施工質量驗收規范》GB 50234

2.用于通風與空調工程的熱交換設備或裝置（如：風機盤管機組）的凝結水收集排放系統試驗。

3.凝結水系統的試驗，應對各系統進行全數充水檢查，以凝結水盤和排水管道不滲不漏不堵和排放暢順為合格。

4.試驗的檢查記錄應根據施工圖紙中管道的編號按樓層或部位分段進行，并在表中“安裝部位”欄目中準確表達充水試驗的系統（部位），每段管道充水試驗結果應在各凝結水排放系統“檢查凝結水盤用管道情況”欄目中表達清楚。

冷卻塔安裝記錄

1.主要相關規范：《通風與空調工程施工質量驗收規范》GB 50234　

2.用于具有冷卻水系統通風空調工程的冷卻塔安裝檢查。

3. 冷卻塔安裝檢查記錄內容及要求：

（1）冷卻塔安裝位號及型號規格：應準確表達，且選用冷卻塔的型號規格和安裝位置應符合設計要求。

（2）冷卻塔水平度、垂直度：?jiǎn)闻_(tái)冷卻塔安裝水平度和垂直度允許偏差按相關規范或生產廠家的技術文件規定，一般均為2/1000。

（3）同一冷卻水系統的各臺冷卻塔的水面高度差最大值：按有關規范，一般高差不應大于30㎜。

（4）冷卻塔積水盤充水試驗：積水盤應嚴密無滲漏。

（5）冷卻塔風機葉片端部與塔體四周的徑向間隙：間隙應均勻。

（6）用圖示或文字說明冷卻塔安裝的坐標位置及其他需說明的事項。

冷卻塔檢查試運轉記錄

1.主要相關規范：《通風與空調工程施工質量驗收規范》GB 50234

2.用于具有冷卻水系統通風空調工程的冷卻塔安裝檢查。

3.試運轉前應對冷卻塔進行以下檢查記錄：

（1）塔體和附件（配件）的安裝固定應牢靠。

（2）用手盤動風葉，布水器應靈活、無異常現象。

（3）電機繞組對電機金屬外殼（對地）絕緣電阻應符合要求。

（4）點動電機檢查風葉轉向應準確。

4.冷卻塔風機試運轉檢查記錄內容及要求：

（1）運轉平穩、無異常振動與聲響。

（2）其電機運行電流、工作電壓應符合設備技術文件的規定。

（3）在額定轉速下連續運轉2h后，風機軸承最高溫度——滑動軸承不得超過70℃，滾動軸承不得超過80℃；電機軸承最高溫度——滑動軸承不得超過80℃，滾動軸承不得超過95℃。

（4）在塔進風口方向，離塔壁水平距離為一倍塔體直徑（當塔形為矩形時，取當量直徑：Ｄ＝1.13（a·b）0.5, a、b為塔的邊長）及離地面高度1.5m處測量噪聲。

（5）記錄應填寫連續運行時間及運行時的環境溫度。

5.冷卻塔型號及性能參數記錄可在設備技術文件或機體銘牌上摘錄數據。

通風機、空調風機檢查試運轉記錄

1.主要相關規范：《通風與空調工程施工質量驗收規范》GB 50234《泵、風機安裝工程施工及驗收規范》GB 50273　　

2.用于通風與空調工程各種類型的風機（含帶有風機的設備）試運轉（含試運轉前后質量檢查）。試運轉前應對風機進行以下檢查并記錄檢查結果：

（1）安裝的風機性能參數應符合設計文件的規定。

（2）固定通風機的地腳螺栓必須擰緊，并有防松動措施。通風機轉動裝置的外露部位以及直通大氣的進、出口，必須裝設防護罩（網）或采取其他安全措施。

（3）潤滑油的規格和數量應符合技術文件的規定。

（4）盤動葉輪，應轉動靈活，無碰殼現象。

（5）傳動皮帶的松緊應適當，一般用手敲打已裝好的皮帶中間，以稍有彈跳為準。

（6）電機繞組對地絕緣電阻應大于0.5ＭΩ。

（7）電機轉向應與風機轉向相符。

3.風機試運轉要求：葉輪旋轉方向應正確，運轉平穩、無異常振動與聲響，其電機運行電流、電壓應符合產品技術文件的規定；在額定轉速下連續運轉2h后，風機軸承最高溫度——滑動軸承不得超過70℃，滾動軸承不得超過80℃；電機軸承最高溫度——滑動軸承不得超過80℃，滾動軸承不得超過95℃；運行噪聲符合設計或產品技術文件的規定；其他試運轉時的測試參數應滿足設計（產品）技術文件的規定。

4.風機檢查試運轉記錄填寫應注意：

（1）風機的型號和主要性能參數可在設備技術文件或機體銘牌上摘錄。

（2）應準確表達風機連續運行的時間及環境溫度，實測風量、風壓及轉速。

（3）當系統實測風量滿足設計使用要求且風機的電機運行電流不超過額定電流時，可不測試風機的風壓、轉速。

防火（排煙）閥檢查試驗記錄

1.主要相關規范：《通風與空調工程施工質量驗收規范》GB 50234　　

2.用于通風與空調工程防排煙、送排風、空調（含凈化空調）等風系統子分部中防火閥和排煙閥的檢查試驗。

3.防火、防排煙風閥檢查試驗手動、電動操作是否靈活、可靠，信號輸出是否正確。

4. 防火（排煙）閥檢查試驗記錄填寫要求：

（1）風閥手動試驗、電動試驗、信號輸出檢查符合要求的在相應欄目中打“√”，不符合要求的打“×”。

（2）準確表達系統名稱、試驗日期、風閥編號及其安裝部位、區、段、風閥型號。

通風空調系統總風量測試記錄

1.主要相關規范：《通風與空調工程施工質量驗收規范》GB 50234

2.用于通風空調工程各種類型系統總風量的測試。

3.系統總風量測試時，測試截面的位置應選擇在氣流均勻處，并按氣流方向，選擇在局部阻力影響盡量小的直管段上。當測試截面上的氣流速度不均勻時，應增加測試截面上的測點數量。

4.系統總風量測試結果與設計風量的偏差不應大于10％。

5.測試記錄填寫應注意：

（1）準確表達測試系統名稱及測試日期。

（2）測試截面積是指對應于測試風速的風管（風道）的橫截面積。

（3）測度截面風速是指對應于測試截面積風速成的平均值。

（4）系統總風量測試值是指被測風管（風道）系統輸入或輸出風量總和的實測計算值，該值與測試截面積及測試截面平均風速成正比。

（5）設計值可根據文件填寫。

（6）偏差＝±[(測試值－設計值）/設計值]×100％。

風口風量測試調整記錄

1.主要相關規范：《通風與空調工程施工質量驗收規范》GB 50234—2002?！　?/span>

2.本表適用于通風與空調工程各種類型風系統進或出風口風量的測試調整。

3.在風口測量風量可用風速儀直接測量或用輔助風管法求取風口斷面的平均風速，再乘以風口凈面積得到風口風量值。風口處的風速如用風速儀測量時，應貼近格柵或網格，平均風速測定可采用勻速移動法或定點測量法等，勻速移動法不應少于3次，定點測量法的測點不應少于5個。

4.系統風量調整宜采用“流量等比分配法”或“基準風口法”，從系統最不利環路的末端開始。

5.系統經過平衡調整，各風口的風量與設計風量的允許偏差不應大于15％。

6.測試調整記錄填寫應注意：

（1）準確表達測試日期、被測風口的位置（或編號）、風口形式（如矩形有葉風口、方形散流器、送風孔板等）及規格（即風口的幾何尺寸）和風口的有效面積。

（2）當風速測點數大于5個時，可在本表相應空格增加行數。

（3）設計值可根據文件填寫。

（4）測試值與設計值偏差＝ (實測風量－設計風量）/設計風量×100％。

空調水系統流量測試記錄

1.主要相關規范：《通風與空調工程施工質量驗收規范》GB 50234　

2.本表適用于空調工程的冷（熱）媒或冷卻水系統流量測試。

3.空調冷熱媒水、冷卻水總流量測試結果與設計流量的偏差水應大于10％；空調水系統經過平衡調整，各空調機組的水流量應符合設計要求，允許偏差為20％。

4.測試記錄填寫要求：

（1）準確表達測試部位及測試日期。

（2）設計流量值可根據文件填寫。

（3）測試值與設計值偏差＝ (實測值－設計值）/設計值×100％。
